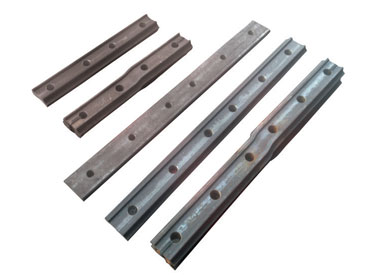

LES ÉCLISSES
MDV possèdent un important stock d’éclisses dont les plus courantes et peut fournir une multitude de profils différents à la demande du client.
Ci-dessous quelques exemples de profils standards en stock en 4 ou 6 trous.

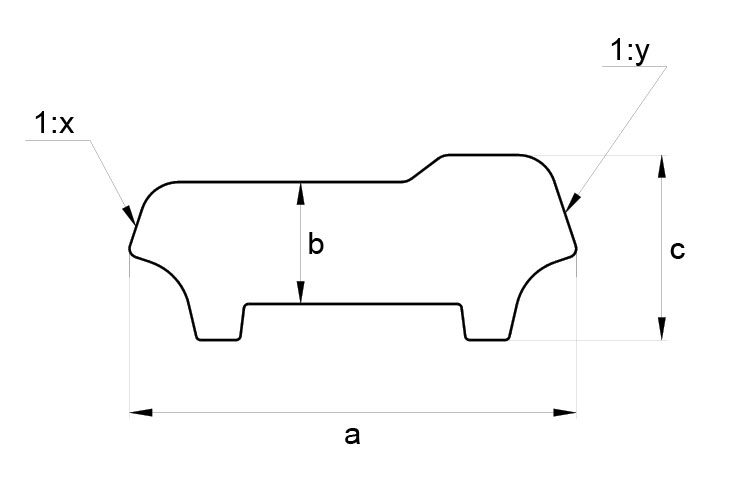

| Type | Poids métrique kg/m | Cotes | ||||
| a (mm) | b (mm) | c (mm) | x (mm) y (mm) |
Type de rail | ||
| U79 | 23,92 | 108,53 | 27 | 41 | 2,75 2,75 |
UIC54/54E1 |
| U85 | 29,68 | 120,95 | 24 | 45 | 2,75 2,75 |
UIC60/60E1 |
| U95 | 22,72 | 100,00 | 27 | 41 | 3,00 3,00 |
U50/50E6 |
| U102 | 20,19 | 93,00 | 27 | 41 | 3,00 3,00 |
U33/46E2 U55/55E1 |
| 36KG (U73) | 15,54 | 83,70 | 25 | 32,4 | 3,00 3,00 |
S40/36E2 |
| 46KGEST | 17,00 | 88,00 | 27 | 32 | 2,00 2,00 |
46KGEST 48LP |
| U72 | 13,00 | 81,00 | 24 | 21,50 | 3,00 3,00 |
50E6A1 50E6A2 |
LES ÉCLISSES POUR JOINTS ISOLANTS
| Type | Poids métrique kg/m | Cotes | |||
| a (mm) | b (mm) | x (mm) y (mm) |
Type de rail | ||
| U96 | 27,30 | 99,80 | 40 | 3,00 3,00 |
U50/50E6 |
| U91 | 35,40 | 118,75 | 44 | 2,75 2,75 |
UIC60/60E1 |
| U109 | 19,94 | 95,00 | 27/33 | 3,00 3,00 |
U50/50E6 |
| U108 | 18,70 | 87,66 | 27/33 | 3,00 3,00 |
U33/46E2 U55/55E1 |

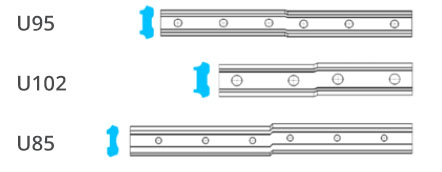

LES ÉCLISSES DE RACHATS D’USURES ET DE RACCORDS
Toutes les éclisses de rattrapage d’usure que nous proposons sont déclinées en 4 ou 6 trous
avec une usure de 2, 4 ou 6 mm.
Il s’agit notamment des profils :
